Технические данные тракторов |

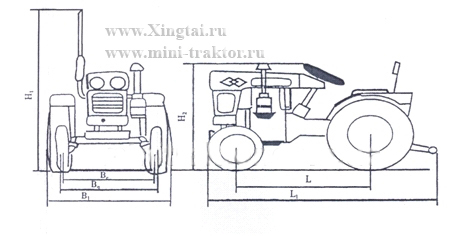

Рис.1-1. Схема габаритных размеров трактора
Общие данные
| Марка | Синтай-120 | Синтай-160 | Синтай-200 | Синтай-220 |
| Двигатель | DL190-12 | DLH1100 | JD290T | TY290 |
| Назначение | Общие | Общие | Общие | Общие |
| Тяговое усилие на крюке,кH | 3,1 | 3,5 | 3,9 | 4,0 |
|
Габаритные размеры, мм Длина L1 ШиринаB1 Высота H2 |
2170 1200 1235 |
2420 1200 1260 |
2500 1200 1330 |
2500 1200/1320 1330 |
| База L, мм | 1300 | 1400 | 1440 | 1450 |
|
Колея, мм Передних колес Вс Задних колес Вq |
960 990 |
960 990 |
960 990 |
960-1060 990-1090 |
| Минимальный дорожный просвет, мм | 275 | 300 | 300 | 300 |
| Минимальный радиус поворота, м | 3,5 | 3,9 | 3,9 | 3,9-4,6 |
| Теоретическая скорость движения, км/ч вперед назад |
2,00-25,51 2,00-7,59 |
2,28-25,27 2,28-8,66 |
1,92-29,25 2,47-9,37 |
1,92-29,41 1,90-9,47 |
| Масса конструктивная, кг | 645 | 800 | 820 | 960 |
| Масса эксплуатационная, кг | 755 | 900 | 940 | 1060 |
| Противовес, кг Передний Задний |
30 150 |
25 100 |
— 100 |
— 100 |
Дизель
| Марка | Дели | Дели | Джангдонг | Джангдонг |
| Тип | DL190-12 | DLH1100 | JD290T | TY295 |
| Число цилиндров | 1 | 1 | 2 | 2 |
| Диаметр цилиндра х ход поршня, мм | 90х110 | 100х115 | 90х105 | 90х105 |
|
Мощность номинальная, кВт 12ч |
8,1 | 11 | 14,72 | 16,5 |
| Номинальные обороты коленчатого вала, об./мин. | 2200 | 2300 | 2200 | 2300 |
| Удельный расход топлива, г/кВт*ч | ≤257 | 252 | 259 | 259 |
| Топливный насос | Плунжерный | Плунжерный | Плунжерный | Плунжерный |
| Регулятор | Центробежный | Центробежный | Центробежный | Центробежный |
| Форсунка | Штифтовая | Штифтовая | Штифтовая | Штифтовая |
| Масляный насос | Роторный | Роторный | Роторный | Роторный |
| Фильтр топливный | Бумажный | Бумажный | Бумажный | Бумажный |
| Фильтр масляный | Бумажный | Бумажный | Бумажный | Бумажный |
| Фильтр воздушный | Сетчатый | Сетчатый | Сетчатый | Сетчатый |
| Охлаждение | Водяное | Водяное | Водяное | Водяное |
| Смазка | Комбинированная | Комбинированная | Комбинированная | Комбинированная |
| Пуск двигателя | Ручной или электростартерный | Электростартерный | ||
Трансмиссия
| Муфта сцепления | Сухая, однодисковая, постояннозамкнутая |
| Коробка передач | (3+1)х2, механическая, составная |
| Центральная передача | Гипоидная |
| Двухконический, сателлитный | 11 |
| Конечные передачи | С цилиндрическими шестернями |
Ходовая система
| Остов | Безрамный |
| Передняя ось | Трубчатая |
| Шины передних колес | 4,00-12 (Синтай-120, Синтай-160) 4,00-14 (Синтай-200, Синтай-220) |
| Шины задних колес | 7,50-16 (Синтай-120, Синтай-160) 7,50-20 (Синтай-200, Синтай-220) |
| Механизм рулевого управления | Червячный |
Тормозная система
| Тормоз | Сухой, колодочный |
| Стояночный тормоз | Ножной |
| Тормоз для прицепа | Пневматический (по заказу потребителя) |
Гидравлическая навесная система
| Гидравлическая система | Полное открытое давление предохранительного клапана 12,75±0,5 мПа |
| Цилиндр | Одностороннее действие |
| Диаметр / ход поршня, мм | 54/77 |
| Навесное устройство | Трехточечное |
| Подъемник | С простым управлением |
| Максимальная работоспособность подъема, кН | 1,82 (Синтай-120) 2,65 (Синтай-160) 2,73 (Синтай-200, Синтай-220) |
| Соединение с ВОМом | Одно |
Вал отбора мощности
Бывают стандартный и нестандартный валы отбора мощности. Оба зависимые. На задней стенке корпуса заднего моста.
Стандартный ВОМ:
| частота вращения, мин.-1 | 540 |
| диаметр шлицев, мм | 35 |
| направление вращения | по часовой стрелке |
Тягово-сцепное устройство
Устройство крепится на шарнирах.
| Высота от земли до низшей поверхности прицепной вилки, мм | 360 (Синтай-120, Синтай-160) 410 (Синтай-200, Синтай-220) |
| Диаметр пальца прицепа, мм | 20 |
Сиденье
| Сиденье тракториста | Подрессоренное |
Электроприборы:
Генератор;
Передние фары;
Задняя фара;
Указатель давления масла в дизеле;
Аккумуляторная батарея;
Регулятор;
Стартер для пускового двигателя;
Указатель поворота;
Амперметр.
Топливо, смазочные материалы и заправочные емкости
| Наименование емкости | Заправочный объем, кг | Марка масел и рабочих жидкостей |
| Топливный бак | 17 | Топливо дизельное Летом-0 Зимой-20 |
| Картер дизеля | 3 | Масло моторное минеральное дизельное Летом-15W40 Зимой-10W40 (М8,М12) |
| Коробка передач | 11 | Масло трансмиссионное 85W90 (тип ТАП-15, ТАД-17) |
| Система навески | 5 | Масло моторное Летом – 15W40 Зимой – 10W40 |
| Воздухоочиститель | 0,6 | Масло моторное |
| Механизм рулевого управления | Оптимально | Солидол |
| тавотницы | Солидол | |
| Радиатор | 6 | Вода чистая мягкая |
